PLC内の文字や数字などの情報をMENOU-RNへ入力し、画像ファイル名に付与する方法を紹介します。
以下、手順になります。
１．MENOU-RNを起動

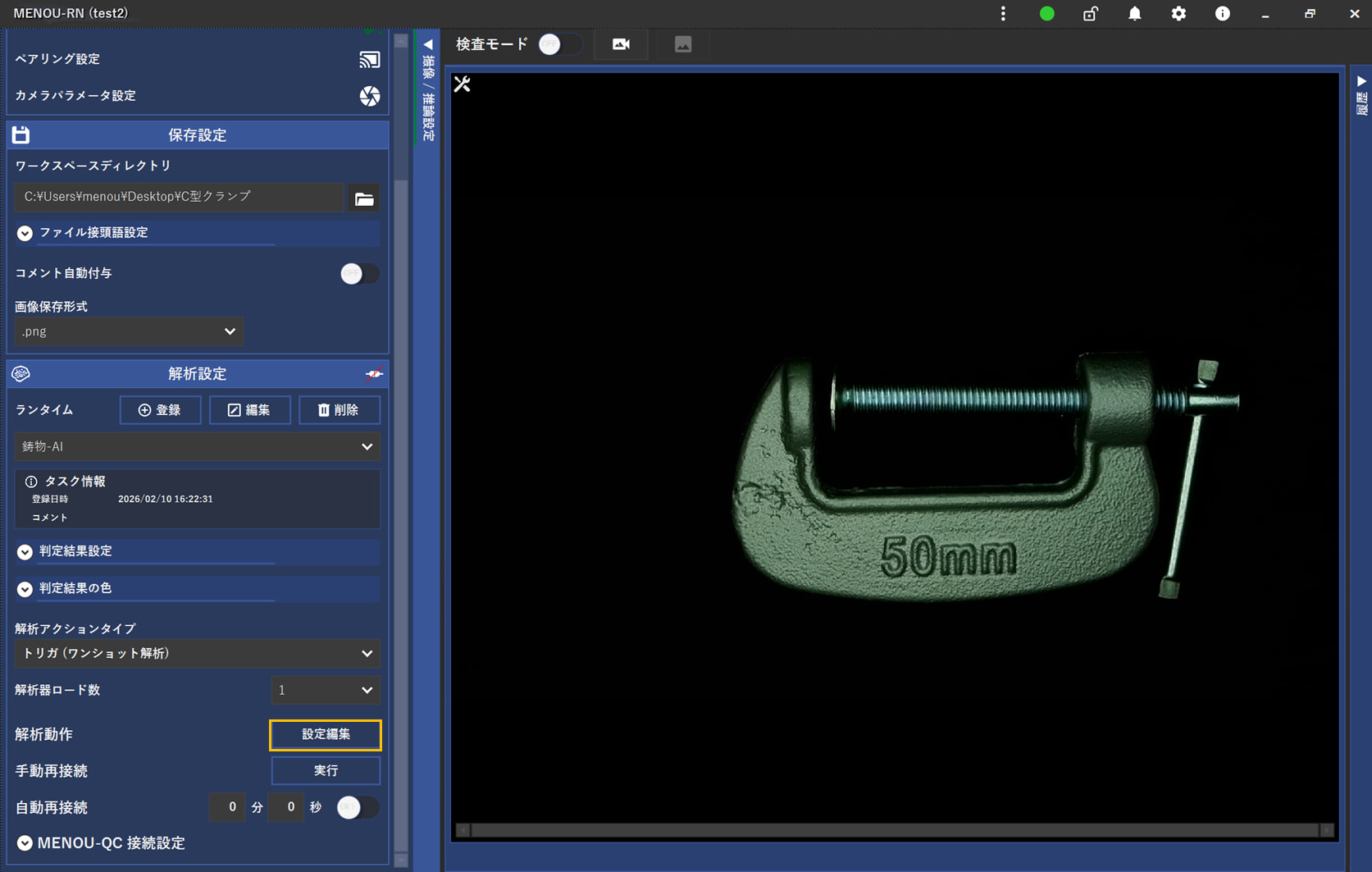

２．設定編集を開く
３．使用デバイス、PLCシリーズ、ホスト名、ポートの情報を入力する
４．設定追加の入力、自由入力を選択し、⊕ボタンをクリック
５．自由入力信号をONにし、名前、アドレス、データ形式を入力し、変更をクリック
６．IO変数欄に先ほど設定した自由入力信号の名前、アドレス、現在のPLC内のデータが表示されます
※画像上に現在のデータが表示されておりませんが、実際には表示されます
７．ファイル接頭語の↑ボタンをクリックし、任意接頭語欄に半角の【@】を入力し、自由入力を選択します
※自動的に<@自由入力>と入力されます
設定は以上となります。
自由入力機能の詳細は以下の記事を参照ください。
