自由入力(IO変数)と詳細出力(検査結果出力)につきまして

今回自由入力と詳細出力機能をご紹介いたします

自由入力

自由入力を使用することにより、MENOU-RNの画面からPLC内に格納されているデータを監視し、ファイル名に付与することができます。

設定方法

  • 設定編集画面を開き、自由入力設定にスクロールします
    自由入力設定

  • 設定の追加ボタンを押下し、トグルを有効に設定します

  • 任意の表示名を記入し、エリア、アドレス、データ種類を設定します

  • データ形式と対象ブロック数を設定します。詳細については以下の説明をご確認ください

  • 変更ボタンを押して設定を適用します

  • IO変数パネルを確認するとデータがすでに取得されています!PLC内で格納されているデータが変わると、この表示も更新されます
    IO変数

ファイル名に付与する方法

  • 保存設定パネルのファイル接頭語設定を開きます
    ファイル接頭語設定

  • 半角の「@」を入力すると、登録済みのIO変数リストが出てきます

  • 矢印キー・リターンキーまたはマウスクリックで使用したい項目を選択します。テンプレートスクリプト(<@[変数名]>)が自動的に入ります
    テンプレートスクリプト

  • 上のプレビューで形式が正しいかを確認することができます

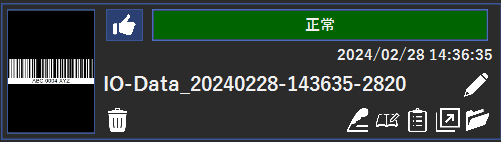

  • 履歴が出力されたらファイル名に「現在データ」の文字列が付与されます
    履歴

詳細出力

詳細出力機能を使うことにより、各タスクの検査結果をPLCに出力することができます。

設定方法

  • 設定編集画面を開き、詳細出力設定にスクロールします
    詳細出力設定

  • 該当するランタイムモデルを選択します

  • 設定の追加ボタンを押下し、トグルを有効に設定します

  • 該当するタスクと出力データを選択し、エリア、アドレス、データ種類を設定します

  • データ形式、変換方法、対象ブロック数を設定します。詳細については以下の説明をご確認ください。

  • 変更ボタンを押して設定を適用します

  • 検査が実行されましたら、該当するデータがPLCへ出力されます。

データ形式、変換方法、対象ブロック数について

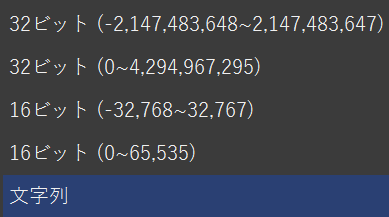

  • データ形式の設定にはいくつかの選択肢があります。それぞれの有効範囲も表示されます。

    • 負数可能・不可能な32ビット整数
    • 負数可能・不可能な16ビット整数
    • 文字列(現在ASCIIにのみ対応)

    データ形式設定

  • 対象ブロック数は使用する16ビットデータの個数を指します。整数の場合、自動的に変わり、編集は不可能ですが、文字列の場合は読み出す・書き込む文字数を選択することができます。1ブロック=2文字。MENOU-RN上の最大ブロック数は100個になっていますが、PLCの機種により一括で取得できる個数が異なりますので、詳細についてはお使いになる機種の仕様をご確認ください。

  • 変換方法を使うことにより、浮動小数点の書き込み形式を設定することができます。

    • 処理無し=小数点を切り捨て、整数のみを書き込みます
    • 四捨五入=四捨五入を行って、整数を書き込みます
    • 整数少数分割=整数と小数を別の値と捉え、連番のアドレスに書き込みます。使用するブロック数が倍になります。

    変換方法
