fpでの撮像方法

UVCカメラ(fp)を使用した場合の、カメラのセットアップからMENOU-TEへの画像取り込み方法を紹介します。

1.カメラのセットアップ
1)カメラセットアップに必要な機材

2)変換アダプター接続
矢印の方向へ変換アダプター及びACアダプターを接続する

3)カメラへのレンズ取り付け

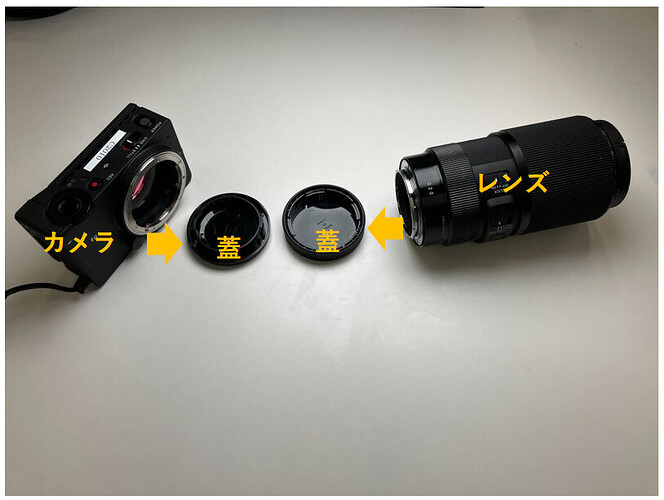

カメラとレンズから蓋を取り外す

カメラ側の赤点とレンズ側の白点が合うように装着する

4)カメラのセットアップ
レンズの蓋を外し、POWERをON
撮影のモードをCINE(動画)へ

レンズのフォーカスモードをMF(マニュアルフォーカス)へ

画素数(FHDまたはUHD)とフレームレートを設定
フレームレートは24に設定

5)カメラをPCへ接続
カメラケーブルをカメラ本体へ差し込む
PC側はUSBの3.0または3.1以上に差し込む

接続時の設定をビデオクラス(UVC)にし、カメラとPCの接続完了

※カメラがPC側に認識されない場合は以下をご確認ください。
・フレームレートの設定が整数値になっているのか確認
・PC側のUSBポート差し込み口を変更する(3.0または3.1以上となっているか確認)

補足情報

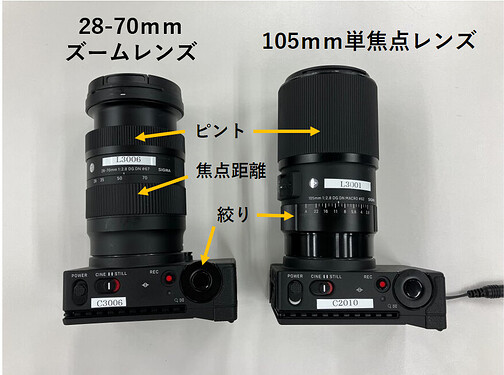

レンズごとのピント、絞りの調整位置の例
レンズごとに調整位置が異なりますので、注意してください

2.MENOU-TEへの画像取り込み
MENOU-TEへの画像取り込み方は以下の記事を参照ください
