当トピックでは、MENOU-QCの検査画像のPDFレポート出力機能についてご紹介いたします。
※※ 当機能は 有償版限定 の機能となっております ※※
当機能について
MENOU-QCにアップロードした検査結果を元に、PDFレポートの出力が可能です。
MENOU-QC上にはデータを保持せずにPDFで管理したい場合や、
PDFレポートで社内の情報伝達として活用したいケース等でご活用いただけます。
出力方法
MENOU-QC Webサイトの 検査結果一覧画面 から 出力することができます。
検索結果一覧にフィルター条件を設定し、検査結果レポートボタンを押下すると出力が可能です。
| 項番 | 説明 |
|---|---|
| ① | ③の設定でレポートを出力 |
| ② | 設定編集 |
| ③ | 設定の切り替え |
設定項目
| 項番 | 説明 |
|---|---|
| ① | レポートの設定名を入力する欄です。 |
| ② | 出力するレポートにオリジナル画像を含めるかどうかを選べます。 |
| ③ | 画像の並び（行数・列数）を選べます。 |
| ④ | レポートの用紙サイズ（例：A4、A3など）を選べます。 |
| ⑤ | 検出された領域を囲む枠線の太さを調整できます。 |
| ⑥ | 検出枠の色を設定できます。 タスクごとに異なる色にすることも可能です。 |
| ⑦ | 「正常」「異常」などの総合的な検査結果を表示するかどうかを選べます。 |
| ⑧ | 各タスクの結果と、検出された領域の数を表示します。 |
| A | 複数の設定がある場合、切り替えて使用できます。 |
| B | 新しいレポート設定を追加できます。 |
| C | 今表示されている設定を削除します。 |
| D | 設定内容を保存します。 |
| E | レポートのプレビューを表示します。 サマリーページと最初の1ページのみが表示されます。 |
| F | 現在の設定内容でレポートを出力します。 |

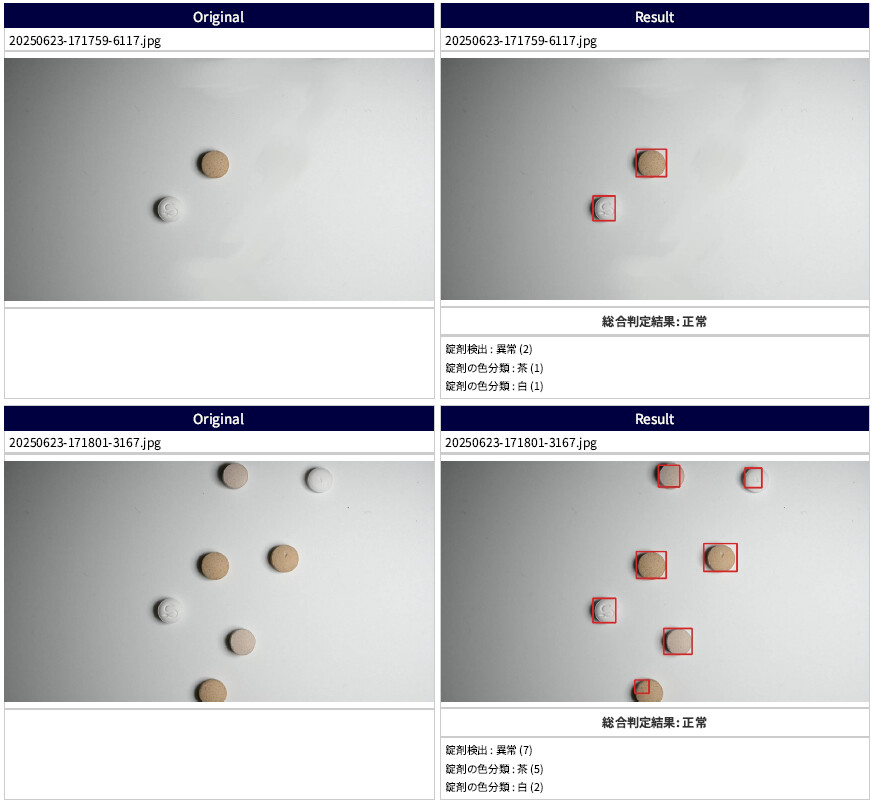

出力結果
設定内容に応じて、以下のような形式でレポートが出力されます
