複数タスクの条件を総合検査結果に反映する方法

一連の流れを簡単に記述致します。

白/茶錠剤検出後に形状抽出で検査

画像

20200206-110204__1280×720 908 KB

MENOU-TE

1. タスクコネクション&AI生成(詳細は割愛します)




   image365×567 33.4 KB

2. ランタイム評価画面での検査設定
   形状抽出_1と形状抽出_2それぞれ設定します。




   image1282×596 24.7 KB

   総合検査結果



   image1569×947 45.4 KB

   片方だけ映った時でも異常になりました。

3. ランタイムを保存




   image1920×1054 70.8 KB

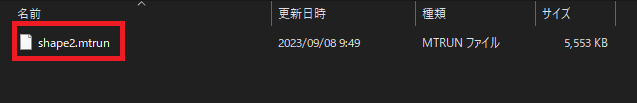

以下のようなファイルが保存されます

MENOU-RN

1. 先ほど出力したファイルを用いてモデルの登録
2. カメラの設定(カメラが無い場合はフォルダ読み込み)

3. 検査モードをONにして実行



   image1167×433 13.6 KB

   総合結果(右上)



   11080×970 125 KB


   21080×970 123 KB


   31080×970 48.7 KB

片方だけ映った時でも異常になりました。
